17/12/2020
In questo post:
1 - scaffalature usate pronte per la vendita, dalle piccole cose ai grandi impianti, con eventuale servizio di montaggio professionale in regola con le norme di sicurezza e con i mezzi di cantiere idonei;
2 - impianti automatici con trasloelevatori;
3 - carrelli elevatori;
4 - altre attrezzature inerenti alla logistica.
foto gallery - guarda le foto
Magazzino automatico autoportante installato nel 2011.
Dimensioni esterne 145 x 45 x 20 metri con due trasloelevatori sterzanti per prodotti finiti imballati su pallet con formati fino a metri 2,5x1,3x1,4 e peso massimo di 18 kN. La capacità è di circa 4900 pallet (equivalenti a 12mila metri cubi) di cui 2000 in commissionamento e 2900 a stock. Picking a bordo.
dettagli

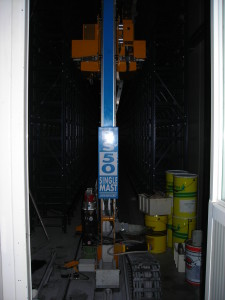

IMPIANTO MINILOAD
System ROBOSTORE RS50
- Altezza mt.5.9
- Baie di I/O laterali
- Portata kg.25/50
- Dimensione cassetta 400×600
- Nr. cassette: 2160
- Anno 1999
- ALTRO: moti di traslazione verticale/orizzontale con motori brushless e cinghie dentate, automazione PLC/PC nuova, cassette nuove, garanzia 12 mesi
- PRESTAZIONI: 116 cicli combinati ora
- DIMENSIONI in pianta: mt.2,13×38,5
- CAPACITA’: nr.1008 cassette H=190 max 25kg, nr.1152 cassette H=340 max 50kg
![Miniload2](../dati/img/cedrinca2.jpeg)

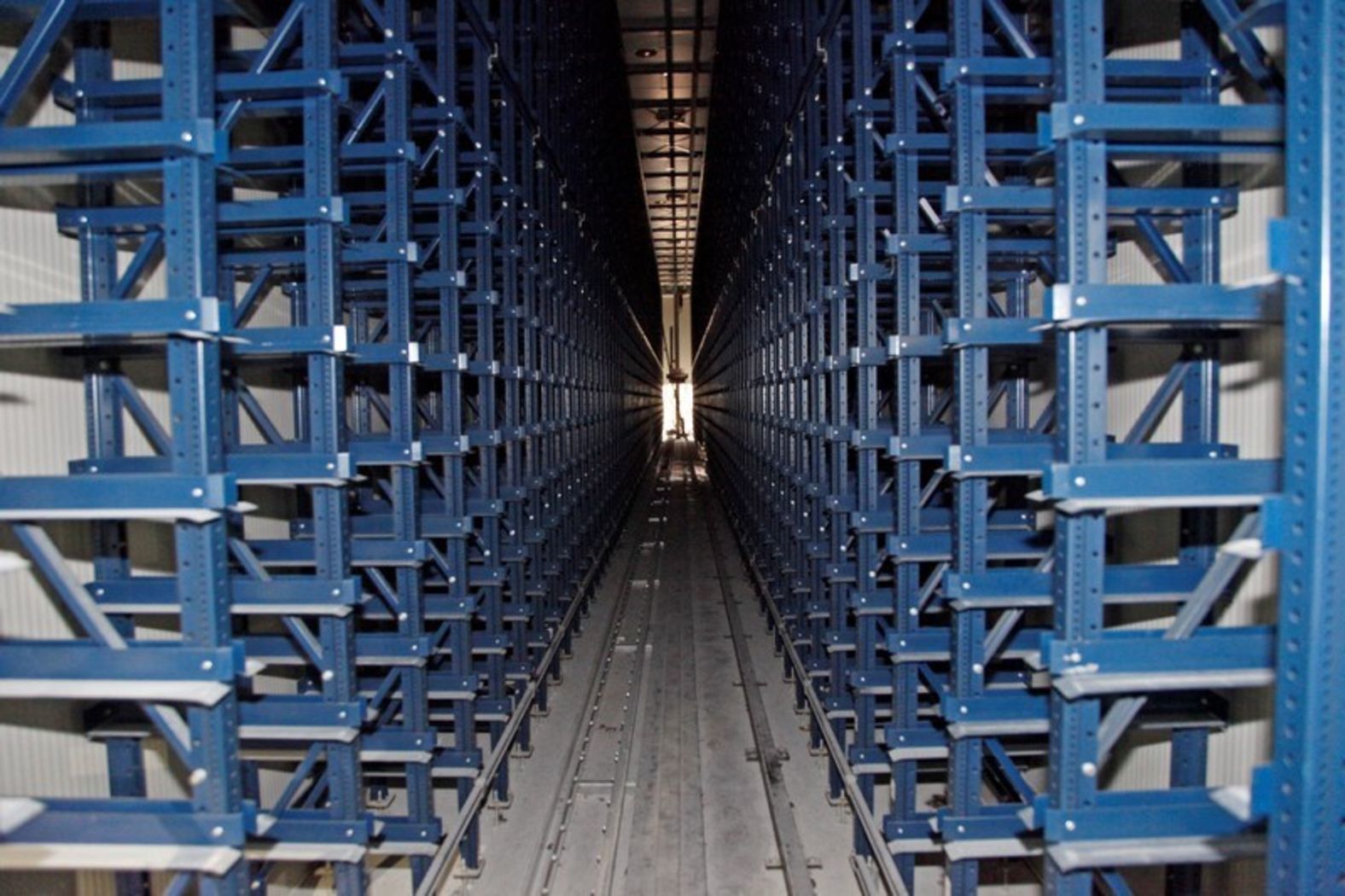

![corsia](../dati/img/cedrinca3.jpeg)
MINILOAD
Bertello Densimag
- Altezza 8,96 metri, altezza netta edificio necessaria 9,5 metri
- Baie frontali di picking esterne affiancate altezza ergonomica da terra 665mm
- Portata kg.320 cad. vassoio
- Dimensione vassoio 600×1200
- Anno di costruzione 1995
- automazione SIEMENS
- alimentazione 400V 3/N/PE 50/60 Hz
- Esclusivo dispositivo di imbarco/sbarco a “COMPASSO”
- Garanzia 12 mesi
- DIMENSIONI in pianta: mt.4,36×54,9
- 4.118 vassoi 1.200x600 nominali (misura interna utile 1.215x592mm)
- CAPACITA’: nr.3266 vassoi H=200, nr.284 vassoi H=300, nr.284 vassoi H=400, nr.284 vassoi H=600
pari a 2.962 mq, 715,2 mC, 1.317 tonnellate di merce stoccabile
Mezzi sollevamento necessari per il montaggio:
piattaforma semovente elettrica pantografo H=mt.11 al piede
sollevatore meccanico tipo Merlo ROTO 30.16
servizio GRU a caldo

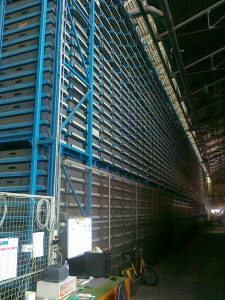

![Fianco](../dati/img/densimagVfianco.jpg)

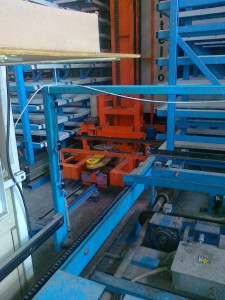

![Testata](../dati/img/densimagV2testata.jpg)

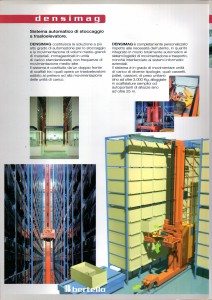

![Catalogo](../dati/img/densimagVcat.jpg)

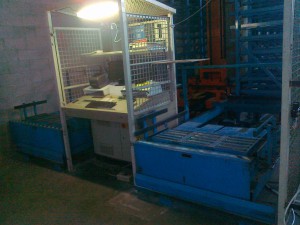

![Consolle](../dati/img/densimagOconsolle.jpg)
IMPIANTO AUTOMATICO TRASLO PALLET
350 Kg ALTEZZA 11m
Stato magazzino: smontato, ricoverato presso un mio Cliente in Piemonte
Anno costruzione : 2009
Composizione impianto:
- 4 trasloelevatori pallet TGW Mustang con forcole doppia profondità portata 350Kg altezza 11 metri
- Rotaie a terra e blindosbarre di alimentazione
- Periferiche : una navetta, rulliere, catenarie, girapallet, trasferitori, stazioni di picking
- Scaffalature portapallet complete di legatura in sommità e guida superiore per i trasloelevatori
- Capienza 8.400 pallet, lunghezza scaffalatura 35 campate da 2,7 metri = circa 100 metri più la testata
- Spazio occupato circa 110 x 26 x 12 metri

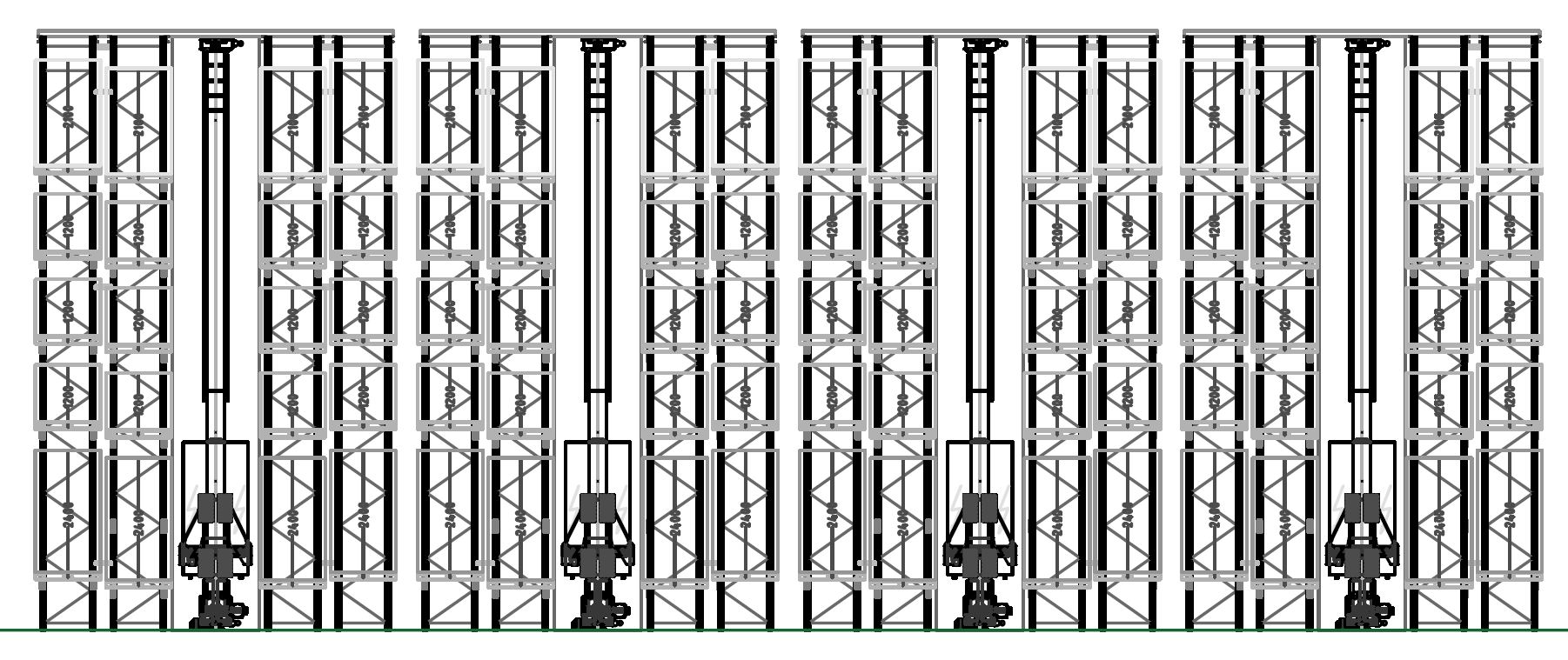

![Sezione Sezione](../dati/img/DocExTg 2009 sezione.jpg)

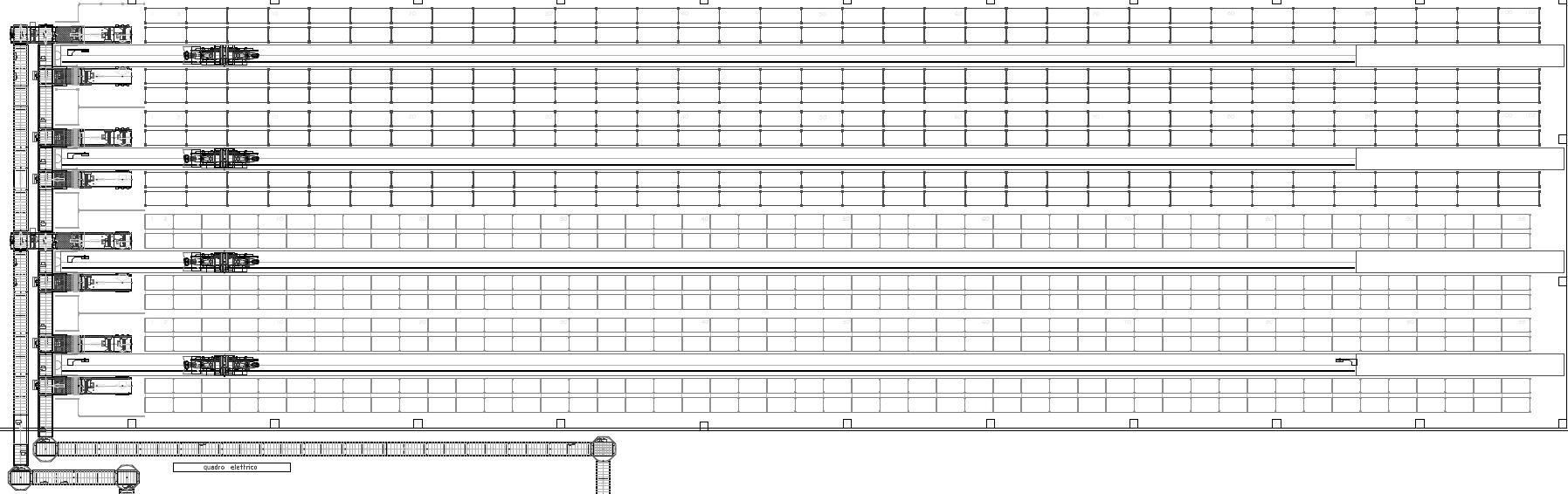

![Pianta Pianta](../dati/img/DocExTg 2009 pianta.jpg)

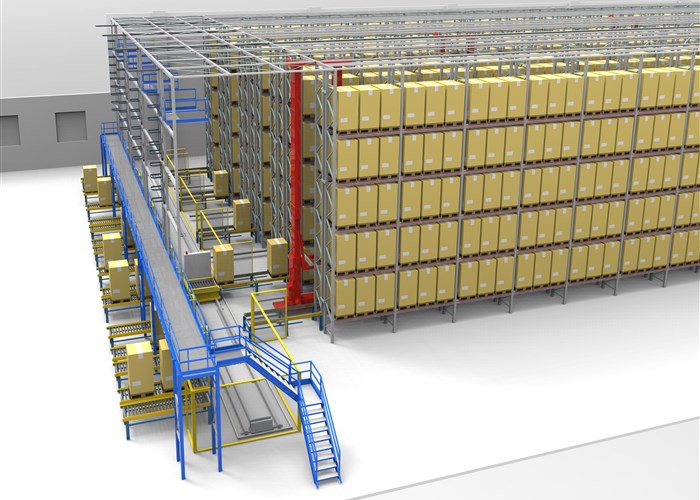

![OccasioneTrasloPalletRendering Rendering](../dati/img/DocExTg 2009 rendering.jpg)

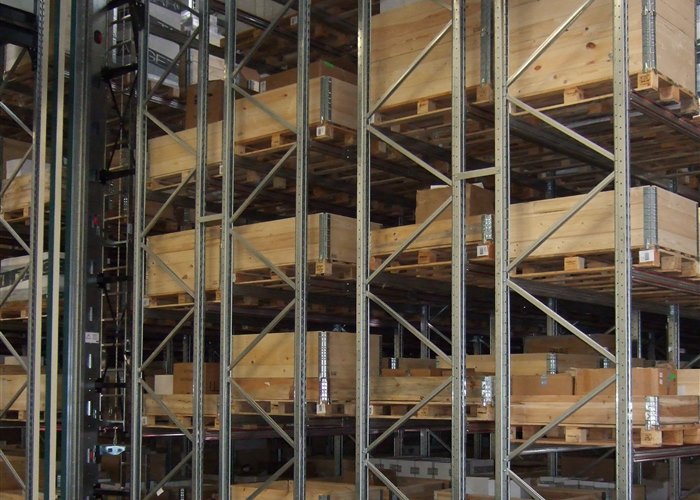

![OccasioneTrasloPalletFoto Foto](../dati/img/DocExTg 2009 testata.jpg)
Impianto automatico DEMAG
- anno 1985 (lavorato pochissimo)
- scaffalatura in carpenteria installata in edificio avente altezza 13 metri
- trasporti di IN/OUT cassette e pallet a catenarie e rulliera ortogonale di testata.
- due corsie lunghezza 45m con due Trasloelevatori per Pallet EPAL
- una corsia lunghezza 25 metri con un Miniload
- unità di presa a gancio per cassetti metallici 400x600
- separatori interni per DOX asportabili
TRASLOELEVATORE PER PALLET :
![TrasloPalletCabina TrasloPalletCabina](http://www.dincalevis.it/dati/img/IMG_2856.jpg)
![Testata Testata](http://www.dincalevis.it/dati/img/IMG_7728.jpg)
![TrasloPalletCorsia TrasloPalletCorsia](http://www.dincalevis.it/dati/img/IMG_1271.jpg)
MINILOAD :

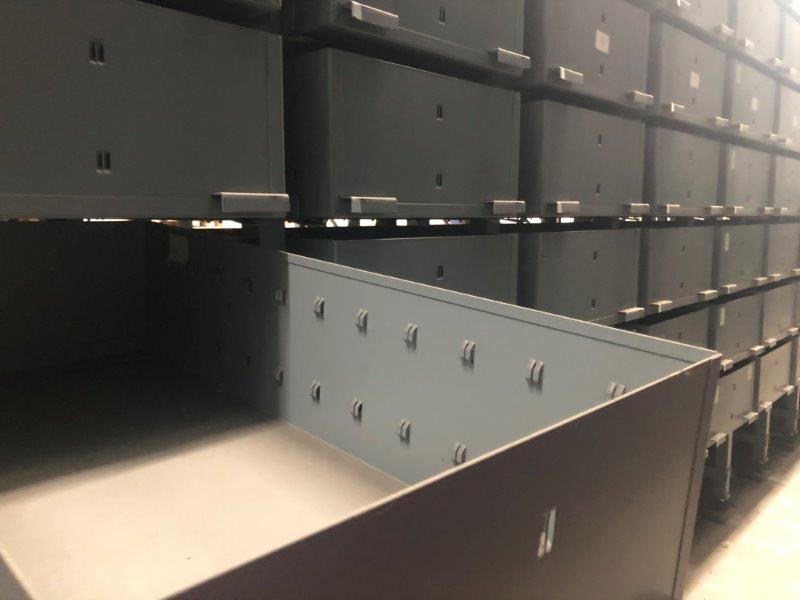

![Miniload Cassetto Miniload Cassetto](../dati/img/IMG_6460.jpg)

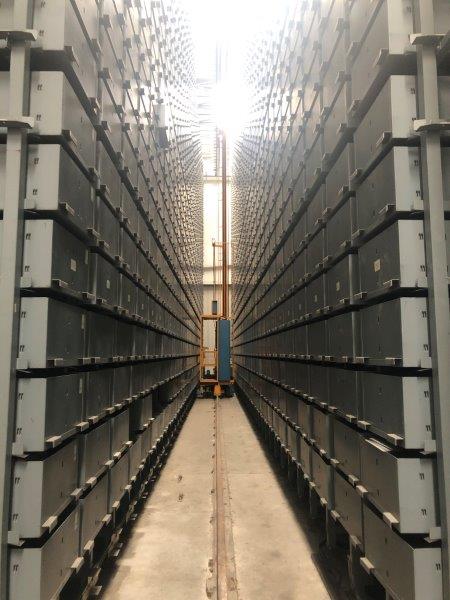

![Miniload Corsia Miniload Corsia](../dati/img/IMG_6044.jpg)

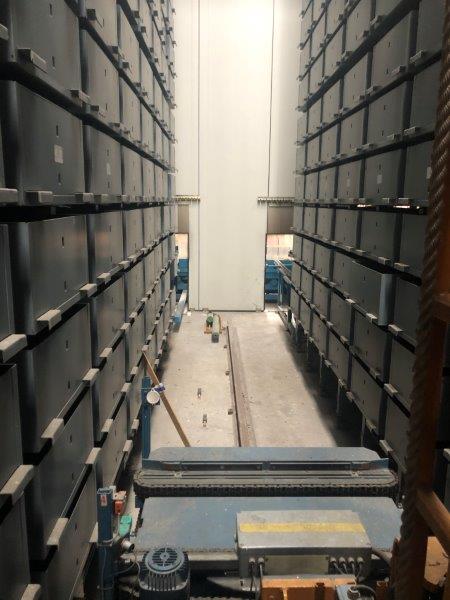

![Miniload Attrezzatura Miniload Attrezzatura](../dati/img/IMG_5170.jpg)

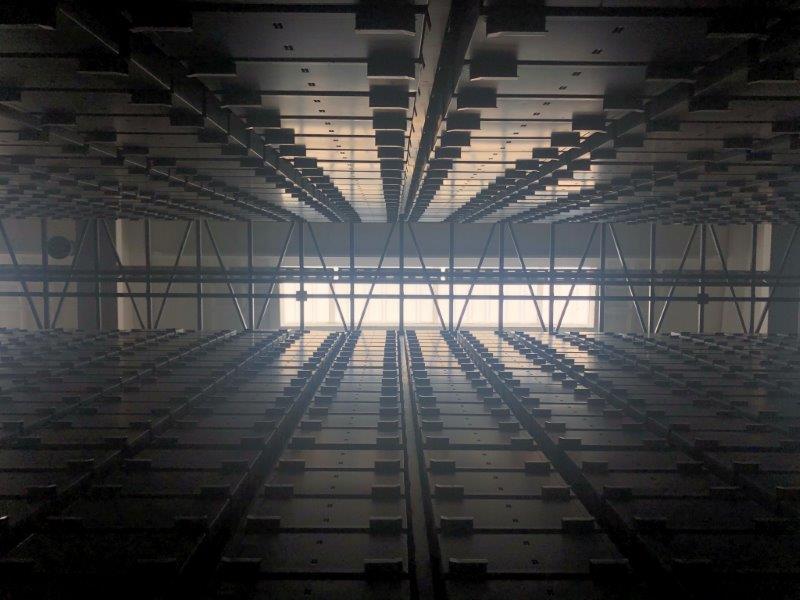

![Miniload Sommità Miniload Sommità](../dati/img/IMG_3434.jpg)

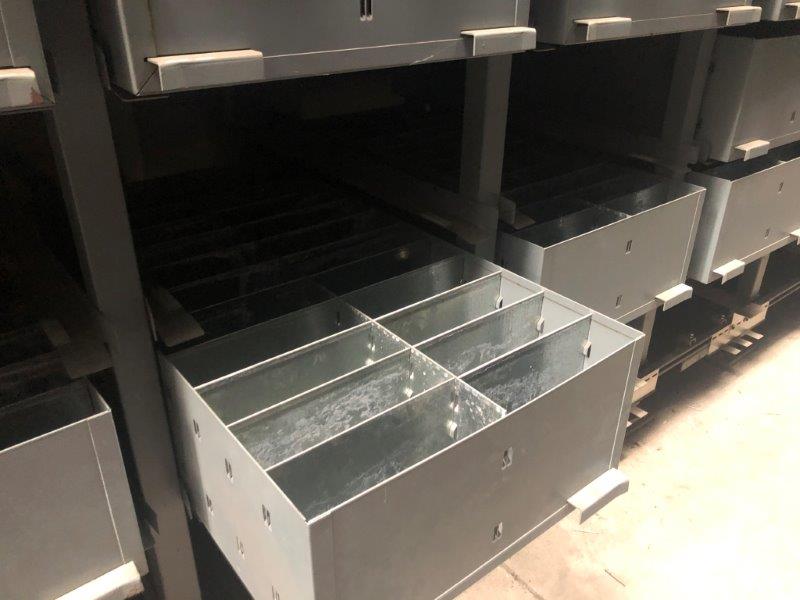

![Miniload Cassetto Scomparti Miniload Cassetto Scomparti](../dati/img/IMG_0958.jpg)
